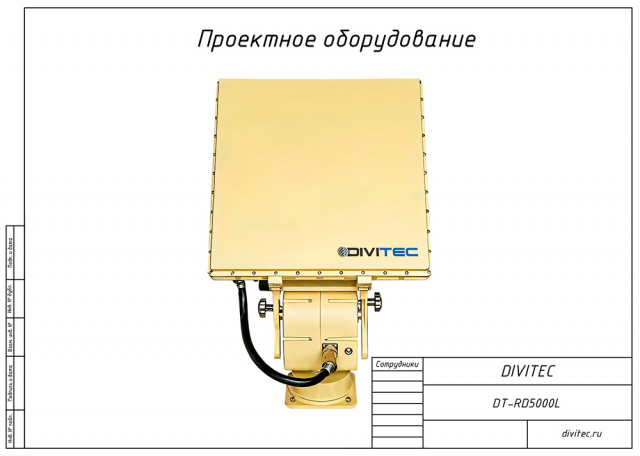

Радар детектор обнаружения дронов БПЛА DIVITEC DT-RD5000L

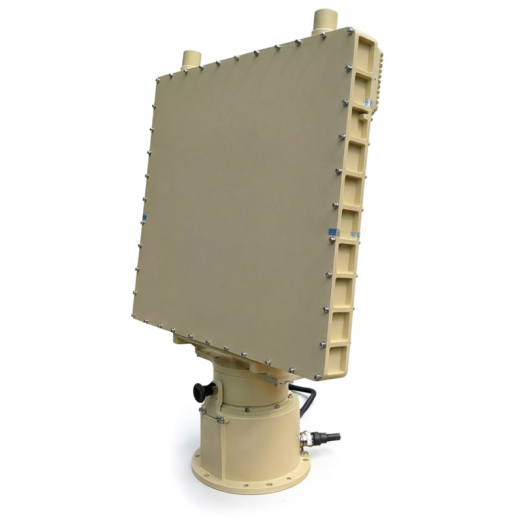

Радиолокационная станция DIVITEC DT-RD5000L представляет собой профессиональный FMCW-радар кругового обзора, предназначенный для обнаружения, сопровождения и мониторинга беспилотных воздушных целей малого размера. Система обеспечивает стабильную работу в режиме 24/7 и способна одновременно отслеживать до 100 объектов в зоне контроля.

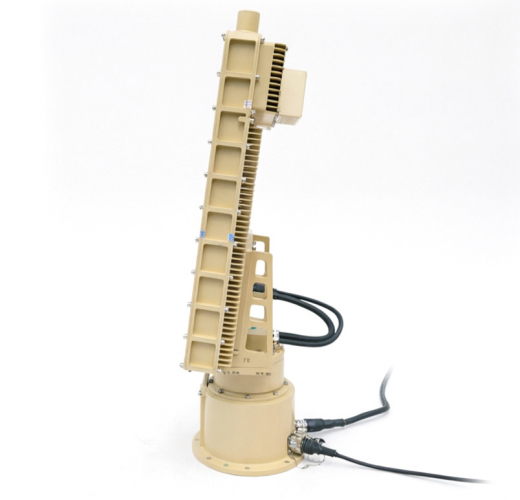

Радар и принцип работы

В основе системы используется радиолокационная технология непрерывного излучения с частотной модуляцией — FMCW (Frequency Modulated Continuous Wave). Такой тип радара обеспечивает высокую точность измерения дальности и устойчивое обнаружение малогабаритных целей с низкой эффективной площадью рассеяния (ЭПР).

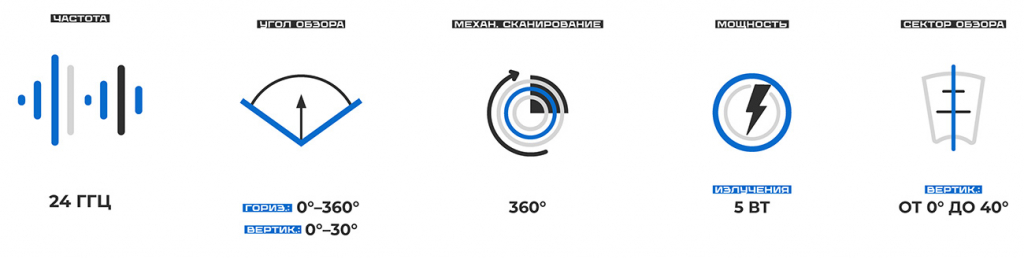

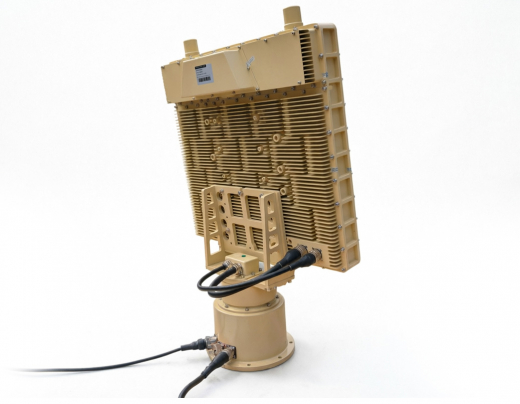

Основные характеристики радара:

• Тип радара — FMCW непрерывного излучения;
• Рабочий диапазон — K-диапазон, 24 ГГц;
• Механическое сканирование с обзором 360°;
• Скорость вращения:
10 об/мин (60°/с);
20 об/мин (120°/с);

• Мощность излучения — 5 Вт;
• Полоса пропускания — 100 МГц;
• Вертикальный сектор обзора — от 0° до 40°;
• Возможность определения места взлета БПЛА в зоне действия радара;
• Поддержка GPS-позиционирования;
• Работа со специализированным программным обеспечением под ОС Windows и Linux.

Благодаря FMCW-технологии радар способен эффективно разделять цели по дальности и скорости, минимизируя влияние помех и отражений от местности. Это особенно важно при обнаружении низколетящих дронов в городской среде или на сложном рельефе.

Использование K-диапазона 24 ГГц

Почему выбран диапазон 24 ГГц

Радар работает в нелицензируемом K-диапазоне на частоте 24 ГГц. Этот диапазон является одним из наиболее эффективных решений для обнаружения малоразмерных воздушных объектов, включая квадрокоптеры и коммерческие БПЛА.

Высокая рабочая частота обеспечивает:

• улучшенное обнаружение объектов с малой ЭПР;
• высокую точность определения координат;
• стабильную работу по низколетящим целям;
• компактные размеры антенной системы;
• высокую детализацию сигнала.

Для задач противодействия БПЛА это особенно важно, поскольку большинство коммерческих дронов обладают крайне малой отражающей поверхностью и часто теряются для радаров более низких диапазонов.

Преимущества 24 ГГц перед другими частотами

По сравнению с радарами S- и X-диапазона, использование 24 ГГц дает ряд существенных преимуществ при работе именно по беспилотным аппаратам малого класса.

Преимущества K-диапазона:

• Более высокая чувствительность к малоразмерным целям;
• Улучшенное определение скорости и траектории дрона;
• Более точное разделение нескольких целей в одном секторе;
• Снижение влияния фоновых отражений;
• Компактность оборудования при сохранении высокой эффективности;
• Возможность быстрого развертывания без сложной радиочастотной координации.

Кроме того, использование нелицензируемого диапазона упрощает интеграцию системы на объектах различного назначения и ускоряет ввод оборудования в эксплуатацию.

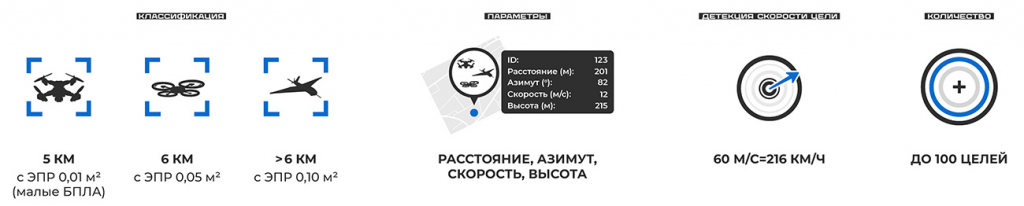

Параметры обнаружения и сопровождения целей

Радиолокационная станция обеспечивает обнаружение беспилотных целей различного размера на дистанциях до 6 км в зависимости от ЭПР объекта.

Примеры дальности обнаружения:

• ЭПР 0.01 м²
  (цель размером около 0.3 × 0.3 м, DJI Phantom 4 или аналог) — не менее 4 км;
• ЭПР 0.05 м²
  (цель размером около 0.5 × 0.5 м) — до 5 км;
• ЭПР 0.1 м²
  (цель размером около 1 × 1 м) — до 6 км.

Точностные характеристики:

• Скорость сопровождаемой цели — до 60 м/с = 216 км/ч;
• Точность измерения дальности — 3.75 м;
• Точность определения азимута — ≤ 0.5°;
• Точность определения угла места — ±0.5°;
• Одновременное сопровождение — до 100 целей.

Такие параметры позволяют использовать систему для защиты промышленных предприятий, объектов ТЭК, складских комплексов, аэропортов, военной инфраструктуры и периметров с повышенными требованиями к безопасности.

Рекомендуемые условия эксплуатации

Радар разработан для круглосуточной эксплуатации в сложных климатических условиях и может использоваться как в стационарных, так и в мобильных системах мониторинга воздушного пространства.

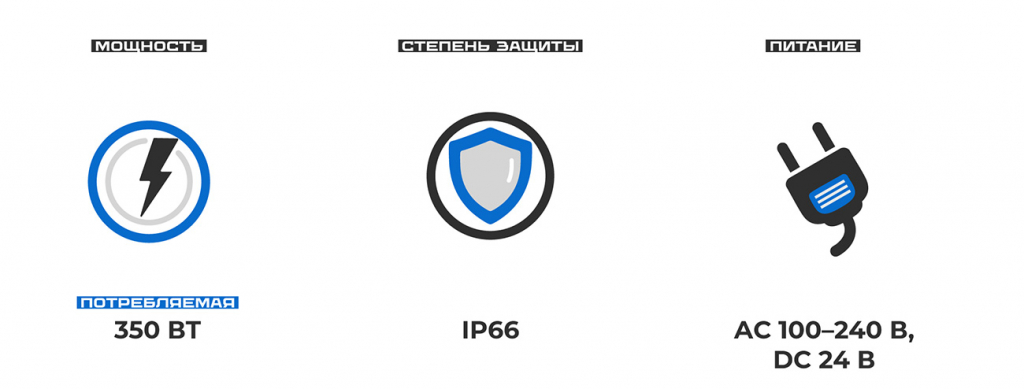

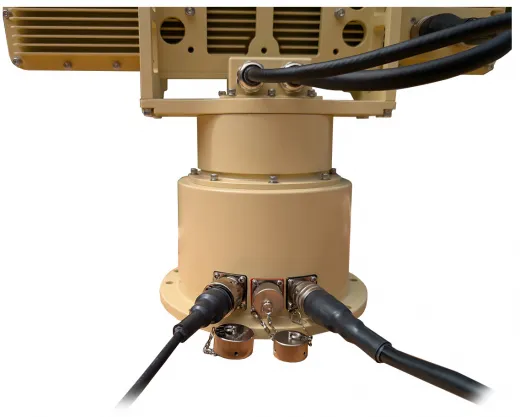

Эксплуатационные характеристики:

• Питание:
AC 100–240 В;
DC 24 В;

• Потребляемая мощность — 350 Вт;
• Степень защиты корпуса — IP66;
• Рабочая температура — от -40°C до +60°C;
• Габариты — 780 × 500 × 350 мм;
• Вес — 30 кг.

Для достижения максимальной эффективности рекомендуется:

• установка радара на открытых участках с минимальным экранированием;
• монтаж на мачтах или возвышенностях;
• исключение крупных металлических препятствий в секторе обзора;
• интеграция с оптическими и тепловизионными системами подтверждения цели.

В составе комплексной системы противодействия БПЛА радар позволяет существенно повысить уровень ситуационной осведомленности и обеспечить своевременное реагирование на угрозы воздушного проникновения.
