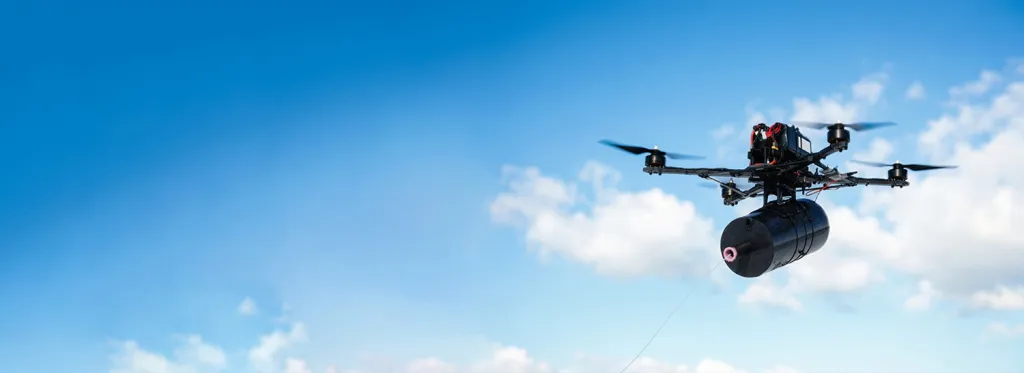

Дроны на оптоволокне - отдельный вызов для систем безопасности. Внешне это всё те же малогабаритные БПЛА, часто выполненные в формате FPV, но принцип управления у них другой. Вместо радиоканала используется тонкий оптоволоконный кабель, который разматывается с катушки на борту аппарата. По нему передаются команды оператора и видеосигнал.
Для объекта охраны это означает главное: такой дрон сложнее обнаружить средствами, которые ориентируются на радиочастотную активность. Он не обязан излучать управляющий сигнал, не зависит от обычного видеолинка и значительно устойчивее к классическому радиоэлектронному подавлению. Поэтому защита объекта должна строиться не вокруг поиска канала управления, а вокруг обнаружения самого БПЛА как физической воздушной цели.
Именно эту задачу решают видео-радиолокационные комплексы DIVITEC: “Циклоп-1”, “Спектр-3” и “Лазарь-2”.
Устройства спроектированы для равномерно эффективной работы в любых условиях - от стационарных постов до подвижных платформ. Унифицированная конструкция (РЛС K-диапазона + PTZ-модуль + оптика/тепловидение) позволяет устанавливать систему на любые транспортные средства без доработки “железа”: автомобильные шасси, прицепы, пикапы. Диапазон мобильности - от временного наблюдательного пункта до полноценного передвижного поста радиолокационного контроля.
Почему оптоволоконные FPV-дроны сложнее обнаруживать
Обычные системы противодействия БПЛА часто работают по понятной логике: найти радиоканал управления, определить источник сигнала, зафиксировать телеметрию, видеопередачу или попытку использования спутниковой навигации. Для многих коммерческих и самодельных дронов такой подход остается эффективным.
С оптоволоконными аппаратами ситуация другая. Радиоканал управления может отсутствовать, а видеосигнал передается по кабелю. В результате RF-детекция и радиоэлектронное подавление уже не дают той уверенности, которая возможна при работе с классическими БПЛА.
Но дрон не становится невидимым. У него остаются корпус, винты, двигатель, скорость, траектория, радиолокационный отклик, визуальный и тепловой образ. Значит, задача обнаружения смещается в сторону сенсоров, которые фиксируют не сигнал, а сам объект.
Для этого требуется комплексная схема:
● РЛС обнаруживает воздушную цель и формирует трек
● Программное обеспечение рассчитывает дальность, азимут, высоту и скорость
● PTZ-модуль автоматически наводится в сектор цели
● Оператор получает изображение с оптического или тепловизионного канала.
Цель подтверждается до входа в критическую зону объекта.
Такой подход особенно важен для FPV-дронов, которые летят быстро, низко и часто используют рельеф, здания, промышленные конструкции или лесополосы для маскировки.
Общая архитектура комплексов DIVITEC

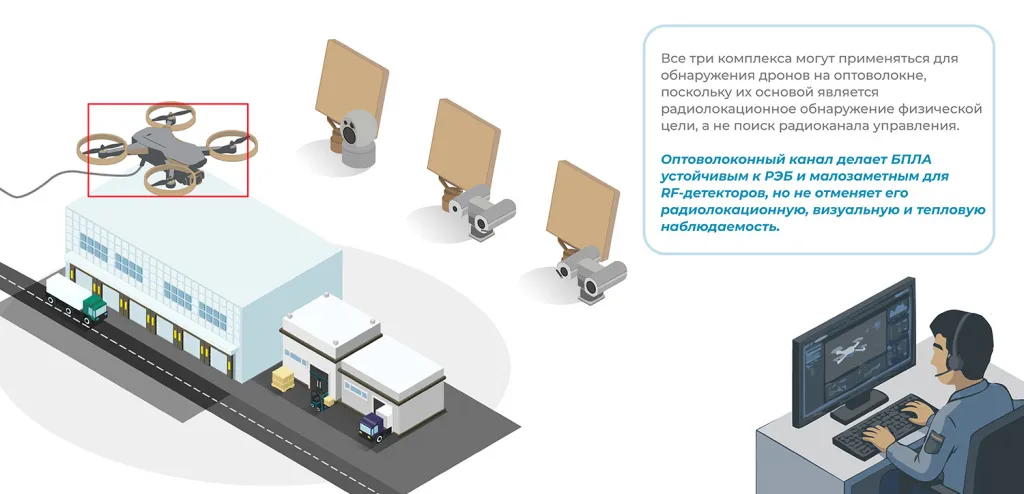

“Циклоп-1”, “Спектр-3” и “Лазарь-2” построены на единой инженерной логике: радиолокационное обнаружение плюс оптико-электронная верификация.
Во всех трёх решениях используется РЛС DIVITEC DT-RD5000L. Это радар FMCW K-диапазона 24 ГГц с круговым обзором 360°. Система обеспечивает механическое сканирование 10/20 об/мин, обнаружение цели с эффективной площадью рассеяния 0,01 м² на дальности до 3 км и одновременное сопровождение до 100 целей.
Заявленная точность составляет:
● по дальности ±2 м;
● по азимуту ≤0,5°;
● по углу места ±0,5°.
Такие характеристики позволяют использовать РЛС как первичный сенсор для контроля воздушной обстановки. При обнаружении цели программное обеспечение DIVITEC RADAR обрабатывает данные, отображает параметры движения и передает команду на наведение PTZ-модуля. После этого оператор видит объект в оптическом, тепловизионном или ночном канале, в зависимости от состава конкретного комплекса.
Принципиальное преимущество такой схемы для работы по оптоволоконным дронам - независимость от радиоканала управления. Комплекс не ищет “сигнал дрона”, он обнаруживает сам БПЛА как малогабаритную движущуюся цель.
“Циклоп-1”: для объектов с максимальными требованиями к защите
“Циклоп-1” - наиболее сильное решение в линейке для задач обнаружения и подтверждения малогабаритных FPV-дронов, включая аппараты на оптоволокне.

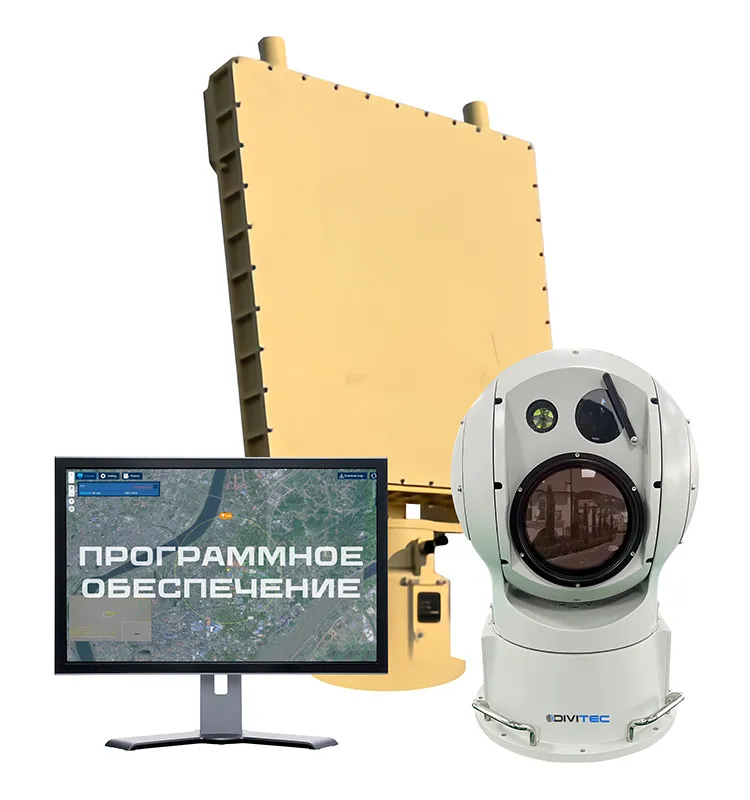

Комплекс включает радар DT-RD5000L и PTZ-модуль DT-DBIPT8700/TZ5/Z50. Оптический канал имеет разрешение 2 Мп, 50-кратное оптическое увеличение и объектив 6,9–345 мм. Тепловизионный канал 640×512, чувствительность 40 mK, частота 25 к/с, объектив 30–150 мм.
Для БПЛА размером 35×35 см заявлены следующие дальности оптико-электронного модуля:
● детекция: оптика ≥2,5 км, ИК ≥1,2 км;
● трекинг: оптика ≥2,0 км, ИК ≥1,0 км;
● идентификация: оптика ≥1,5 км, ИК ≥0,5 км.
Главное инженерное преимущество “Циклоп-1” - тепловизионный объектив 30–150 мм. Он даёт больше возможностей при работе по малым целям на разных дистанциях и помогает сохранить уверенность верификации ночью, в сумерках и при сложной фоноцелевой обстановке.
“Циклоп-1” оптимален для объектов с высоким уровнем риска: критической инфраструктуры, предприятий ТЭК, аэродромов, крупных промышленных территорий, приграничных участков и площадок с круглосуточным режимом охраны. Будет полезен там, где важно не только обнаружить цель, но и как можно раньше подтвердить угрозу: этот комплекс является наиболее предпочтительным вариантом.
“Спектр-3”: сбалансированное решение для стационарных объектов
“Спектр-3”“Спектр-3” также использует РЛС DT-RD5000L и работает по той же схеме: радиолокационное обнаружение, сопровождение, автонаведение и визуальное подтверждение цели.

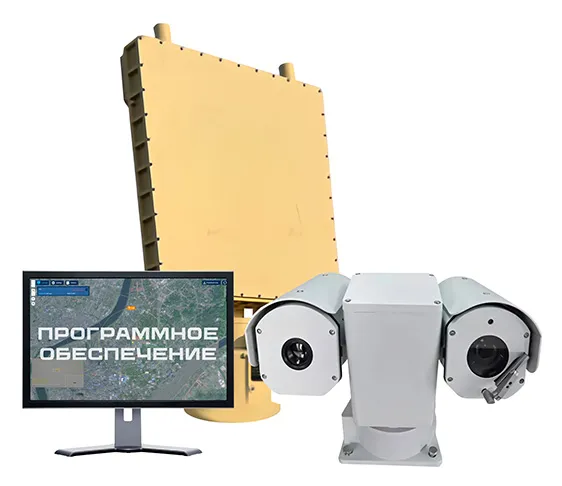

В состав комплекса входит PTZ-модуль DT-DBIPT9510/T75/Z48. Оптический канал имеет разрешение 2 Мп, 48-кратное оптическое и 16-кратное цифровое увеличение, объектив 6,5–312 мм. Тепловизор 640×512, чувствительность 40 mK, объектив 75 мм.
Заявленные дальности по БПЛА 35×35 см:
● детекция: оптика ≥2,5 км, ИК ≥1,2 км;
● трекинг: оптика ≥2,0 км, ИК ≥1,0 км;
● идентификация: оптика ≥1,5 км, ИК ≥0,5 км.
“Спектр-3” рационален для объектов, где требуется полноценная связка РЛС, оптики и тепловизора, но нет необходимости в более гибком тепловизионном зум-объективе “Циклоп-1”. Это практичное решение для промышленных предприятий, складских комплексов, логистических терминалов, энергетических площадок, объектов городской инфраструктуры и периметров с заранее понятными секторами риска.
Комплекс хорошо подходит для стационарной установки, когда маршруты возможного подлета прогнозируемы, а зоны наблюдения можно заранее привязать к реальной конфигурации объекта.
“Лазарь-2”: для локальных и мобильных постов контроля
“Лазарь-2”“Лазарь-2” сохраняет ключевую особенность всей линейки: первичное обнаружение выполняет радар DT-RD5000L. Поэтому комплекс также применим для работы по дронам на оптоволокне: он фиксирует не канал управления, а сам воздушный объект.
Оптический модуль DT-DPT9500/Z48/L1500 оснащён видеокамерой 2 Мп, объективом 6,5–312 мм, 48-кратным оптическим и 16-кратным цифровым увеличением. Встроенный лазерный дальномер работает на длине волны 808 нм. Заявленная дальность по БПЛА размером 35×35 см - 1,5 км.
Для оптико-электронного модуля указаны следующие параметры:
● детекция: оптика ≥2,5 км, ИК ≥1,2 км;
● трекинг: оптика ≥2,0 км, ИК ≥1,0 км;
● идентификация: оптика ≥1,5 км, ИК ≥0,5 км.
“Лазарь-2” целесообразно использовать там, где важны компактность, локальный контроль и простота развертывания. Это могут быть мобильные посты наблюдения, временные рубежи охраны, КПП, строительные площадки, склады, удаленные производственные участки и объекты, где приоритетом является контроль ограниченной зоны.
Для наиболее сложных ночных сценариев, а также для уверенной тепловизионной верификации малых FPV-дронов на сложном фоне, предпочтительнее применять “Циклоп-1” или “Спектр-3”.
Где применять такие комплексы
Видео-радиолокационная архитектура актуальна для объектов, где возможен быстрый подлет малогабаритного БПЛА и где оператору важно получить подтверждение цели заранее. Это могут быть:
● объекты критической инфраструктуры;
● предприятия энергетики и ТЭК;
● промышленные площадки;
● логистические терминалы и склады;
● аэродромы и прилегающие территории;
● городская инфраструктура;
● удалённые объекты и временные посты охраны.
Выбор конкретного комплекса зависит от уровня риска, условий наблюдения, размера охраняемой территории, требований к ночной работе и необходимой дальности уверенной визуальной верификации.
Если объект требует максимальной вероятности подтверждения цели в сложных условиях, оптимален “Циклоп-1”.
Если нужна сбалансированная стационарная система для промышленной или городской площадки, рационален “Спектр-3”.
Если требуется локальный контроль, мобильность и работа по ограниченной зоне, подходит “Лазарь-2”.
Важно обнаружить не сигнал, а угрозу
Дроны на оптоволокне показывают слабое место классического подхода к защите от БПЛА. Если система ориентируется только на радиоканал, она может просто не получить нужного признака цели. Если ставка сделана только на подавление, объект остается уязвимым перед аппаратом, который управляется по кабелю и не зависит от привычной радиосвязи.
Поэтому для защиты ответственных территорий требуется другой принцип: видеть не излучение, а саму угрозу. Радар фиксирует малогабаритный воздушный объект, ПО рассчитывает параметры его движения, PTZ-модуль автоматически наводится в сектор цели, а оператор получает изображение для подтверждения. Такая схема сокращает время реакции и позволяет работать не с предположением, а с конкретной целью на экране.
Видео-радиолокационные комплексы DIVITEC закрывают именно эту задачу. Они объединяют круговой радиолокационный обзор, сопровождение цели, автоматическое наведение и визуальную верификацию. Это особенно важно при работе с FPV-дронами на оптоволокне, которые могут лететь низко, быстро и без радиочастотной активности, заметной для классических RF-средств.
В современных условиях эффективная защита от БПЛА начинается не с попытки заглушить сигнал, а с уверенного обнаружения. Чем раньше система увидит цель, тем больше времени остаётся на оценку угрозы, оповещение оператора и запуск дальнейших мер безопасности.
Именно поэтому РЛС, оптика и тепловизионная верификация должны работать как единая связка. Для дронов на оптоволокне это не усиление существующей системы, а основа практической противодроновой защиты.
