Объекты ВКХ (водопроводно-канализационного хозяйства) редко ограничиваются одной компактной площадкой. Водозаборы, станции водоподготовки, насосные и канализационные насосные станции, резервуары, очистные сооружения могут находиться на значительном расстоянии друг от друга, оставаясь звеньями единого технологического процесса.
Традиционная система физической защиты контролирует прежде всего территорию и наземный периметр. Для контроля воздушных подступов необходим дополнительный уровень. Одним из его элементов может стать радиолокационный контур обнаружения БПЛА.
Рассмотрим, как организовать такой контроль с учетом специфики объектов ВКХ и какие задачи в нем решают радиолокационные системы DIVITEC.

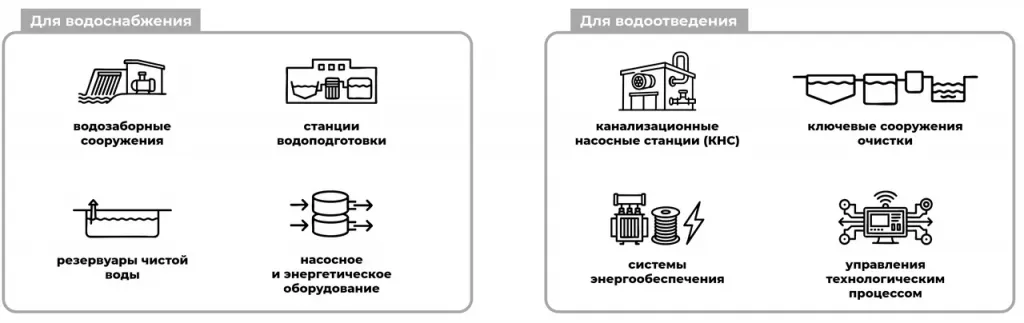

Что необходимо защищать на объектах ВКХ
Последствия повреждения разных элементов инфраструктуры неодинаковы. Поэтому исходной точкой при построении радиолокационного контроля должна быть не площадь предприятия сама по себе, а расположение технологически значимых объектов.
Такой подход позволяет определить приоритетные зоны контроля и уже относительно них выбирать конфигурацию радиолокационной системы.
Почему наземного периметра недостаточно
Ограждение, охранная сигнализация, СКУД и другие традиционные средства физической защиты рассчитаны прежде всего на попытки проникновения через наземный периметр. Для БПЛА этот рубеж фактически отсутствует.
У видеонаблюдения своя задача и свои ограничения. Камера работает в пределах поля зрения, а результат наблюдения зависит от направления, дальности, условий видимости и характеристик оборудования. Если небольшой низколетящий объект появляется с заранее неизвестного направления, контролировать значительный объем воздушного пространства только оптическими средствами существенно сложнее.
На объектах ВКХ к этому добавляются особенности самой территории. Производственные здания, резервуары, открытые очистные сооружения, эстакады, трубопроводы и металлоконструкции формируют сложную конфигурацию площадки. Здания и рельеф могут перекрывать отдельные направления радиолокационного обзора.
Поэтому схема размещения РЛС определяется не только требуемой дальностью обнаружения, но и реальной конфигурацией объекта, расположением критически важных сооружений и направлениями, которые необходимо контролировать.
Что делает радиолокационный контур

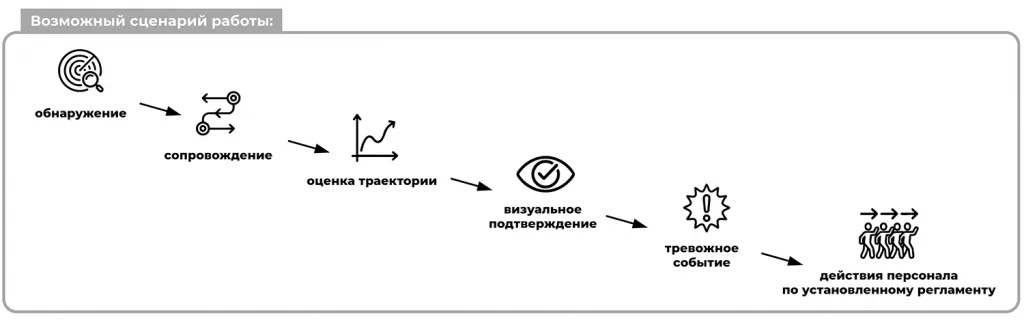

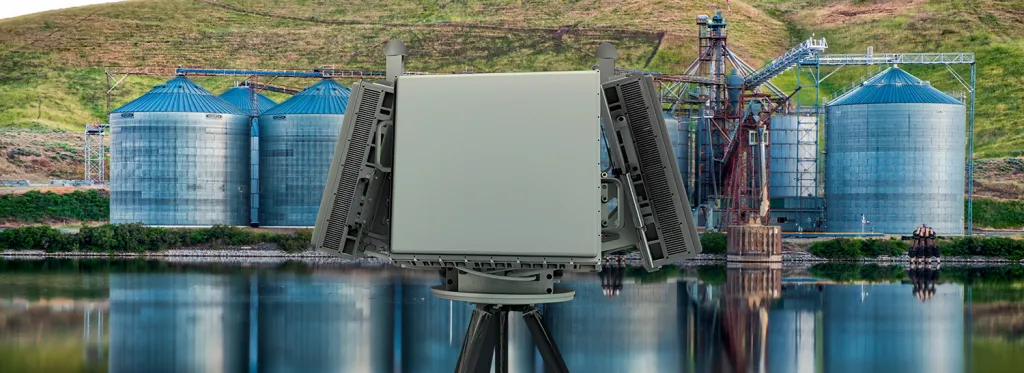

В данном решении РЛС DIVITEC используются для радиолокационного контроля воздушной обстановки. Радар не подавляет и не уничтожает БПЛА.
В зависимости от выбранного класса оборудования система может обеспечивать секторальный или круговой обзор, определять координаты и параметры движения воздушных объектов, сопровождать несколько целей и передавать трассовую информацию во внешние системы.
*Под пассивной защитой в данном случае понимаются обнаружение, сопровождение, оптико-электронное подтверждение и предупреждение без радиоэлектронного или физического воздействия на БПЛА. Речь не идет о применении пассивной радиолокации.
Обнаружение БПЛА: важна не только дальность
РЛС осуществляет обзор заданной области и при появлении цели определяет ее положение и параметры движения.
При этом заявленную дальность обнаружения нельзя автоматически переносить на любой беспилотник. Она зависит от характеристик самой РЛС и цели, в том числе от ее эффективной площади рассеяния (ЭПР), высоты и траектории полета, радиолокационной видимости и условий размещения оборудования.
Поэтому при проектировании важна не абстрактная максимальная дальность радара, а способность сформировать необходимые зоны обнаружения с учетом особенностей конкретной площадки.
От отметки на радаре к траектории цели
Обнаружить воздушный объект недостаточно. После первичного обнаружения необходимо сохранять его сопровождение и контролировать дальнейшее движение.

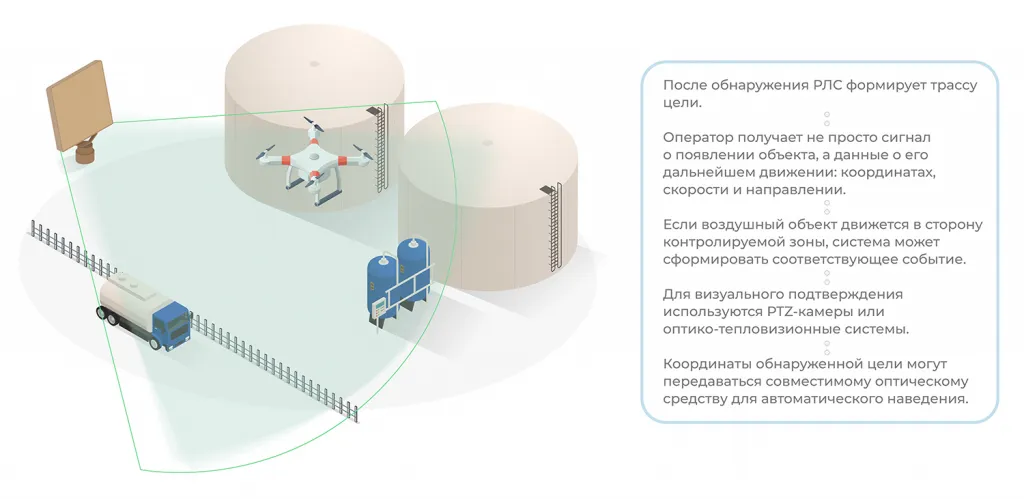

РЛС DIVITEC позволяют формировать трассы и получать данные о координатах, скорости и направлении движения воздушных объектов. Для соответствующих классов оборудования предусмотрены режимы TWS и TAS: обзор с одновременным сопровождением целей и приоритетное сопровождение выбранных целей с повышенной частотой обновления данных.
Таким образом, служба безопасности получает не только сообщение о появлении объекта. Можно контролировать его дальнейшее движение относительно заданных зон.
Если цель направляется в сторону технологически значимого участка, программное обеспечение может сформировать соответствующее событие. Конкретные зоны и сценарии реакции задаются с учетом требований объекта.
РЛС обнаруживает, оптика подтверждает
Радиолокационная и оптическая системы в таком комплексе выполняют разные задачи.
РЛС обеспечивает первичное обнаружение и сопровождение → PTZ-камера или тепловизионная система используется для визуального подтверждения цели.
Координаты обнаруженного объекта могут использоваться для автоматического наведения совместимого оптического средства, если такая возможность предусмотрена проектом.

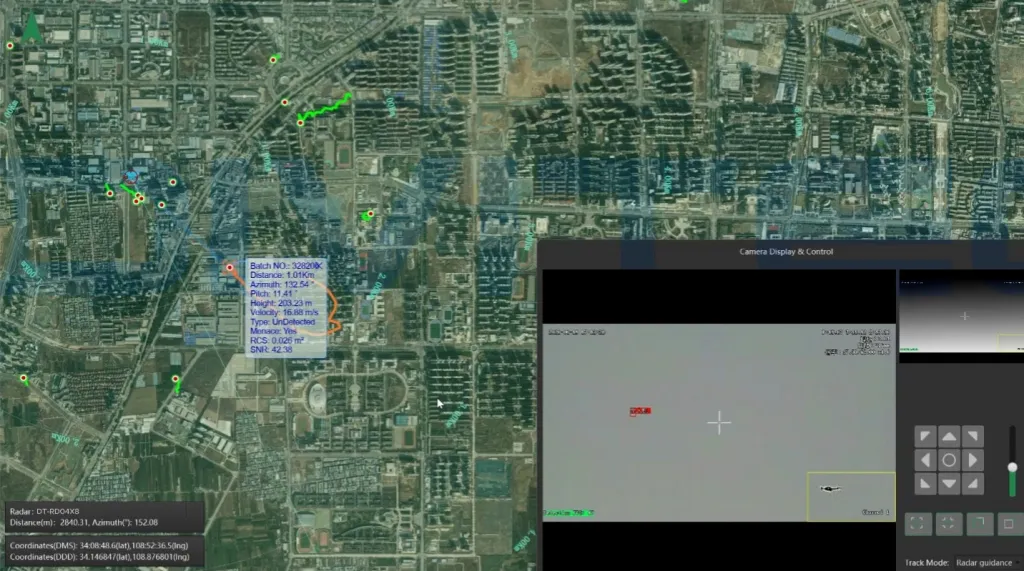

Оператору при этом не требуется вручную искать небольшой БПЛА в изображении с нескольких камер. Достаточно выбрать обнаруженную цель на интерактивной карте - ее координаты передаются совместимому оптическому средству для автоматического наведения.
Так радиолокационные и оптические средства дополняют друг друга: первые обеспечивают контроль заданного воздушного пространства и сопровождение, вторые дают оператору визуальную информацию об обнаруженном объекте.
Как передать тревожное событие
При обнаружении цели система формирует событие для службы безопасности. Тревожный сигнал может передаваться посредством сухих контактов.
Если заказчику требуется взаимодействие радиолокационного комплекса с другими используемыми на объекте системами, он может организовать его самостоятельно или с привлечением интегратора. DIVITEC при необходимости предоставляет протоколы обмена данными.
Таким образом, конкретная архитектура не навязывается самим радиолокационным решением и может определяться исходя из уже существующей инфраструктуры предприятия.
Несколько площадок - единый контроль
Для ВКХ распределенность инфраструктуры имеет принципиальное значение. Разные технологические объекты одной системы могут находиться в нескольких районах и существенно отличаться по конфигурации.
Поэтому для каждой площадки определяется собственная задача: где требуется круговой обзор, где достаточно контролировать отдельные направления, какие сооружения должны находиться в приоритетных зонах наблюдения.
При наличии необходимой инфраструктуры связи информация с нескольких площадок может выводиться на единый пост безопасности или в ситуационный центр.
Такой принцип позволяет не тиражировать одну конфигурацию на все объекты, а формировать радиолокационный контроль с учетом назначения и особенностей каждой площадки.
Дополнительный уровень контроля воздушной обстановки
Радиолокационный контур не заменяет существующие средства физической защиты объекта ВКХ. Он решает задачу, для которой наземный периметр изначально не предназначен, - дает службе безопасности информацию о воздушной обстановке в заданной зоне.
В результате предприятие получает возможность обнаруживать и сопровождать воздушные цели, контролировать направление их движения относительно критически важных сооружений, использовать средства визуального подтверждения и своевременно формировать событие для службы безопасности.
Активное противодействие БПЛА, если оно предусмотрено для конкретного объекта, относится уже к следующему уровню защиты.
Задача радиолокационного контура пассивной защиты - превратить воздушное пространство над критически важными объектами из информационной слепой зоны в контролируемый элемент общей системы безопасности.
