Большая площадь, протяженный периметр, сложный рельеф и удаленные участки серьезно усложняют охрану объектов ТЭК и промышленных предприятий.

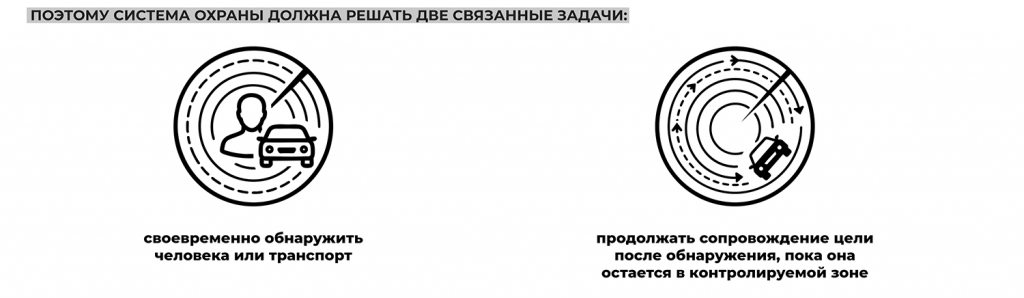

На электростанциях, карьерах, разрезах, добывающих и гидротехнических объектах недостаточно зафиксировать факт проникновения. Службе безопасности важно понимать, где находится нарушитель сейчас, куда он движется и как меняется ситуация до прибытия группы реагирования.
Для таких задач применяется радиолокационно-визуальная система охраны, которая объединяет обнаружение, сопровождение цели и автоматическое управление средствами видеонаблюдения.
Почему недостаточно контроля только по периметру
На крупных объектах границы территории могут тянуться на несколько километров. Отдельные направления не имеют сплошного ограждения либо его строительство затруднено рельефом, технологическими процессами или изменяющейся конфигурацией площадки.

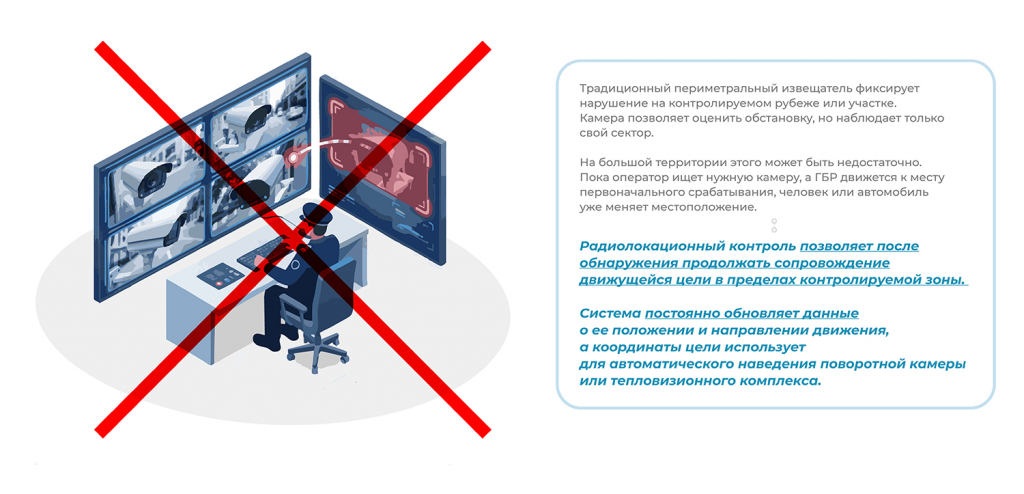

Видеонаблюдение позволяет визуально контролировать территорию, но камера наблюдает только заданный сектор. Чем больше объект, тем больше требуется камер и тем сложнее оператору работать с множеством видеопотоков.
После тревоги возникает еще одна проблема. Если известно только место первоначального срабатывания, этого недостаточно для эффективного реагирования: за время движения ГБР нарушитель может уйти далеко от исходной точки.
Как строится радиолокационно-визуальная система
Для объекта определяются направления контроля, виртуальные рубежи и отдельные охраняемые зоны. Их размещение зависит от планировки территории, расположения технологических объектов, подъездных дорог, физического периметра и возможных направлений проникновения.
Радиолокационные станции контролируют заданные участки и передают данные в систему. Полученная информация обрабатывается на сервере: формируются и сопровождаются цели, проверяется выполнение заданных правил.
Если цель пересекает виртуальный рубеж, входит в запретную область или приближается к критическому участку, система автоматически формирует тревожное событие.
На этом работа комплекса не заканчивается. За целью сохраняется трек, поэтому оператор продолжает видеть ее текущее положение и направление движения.
Координаты цели используются системой для автоматического наведения поворотной камеры или тепловизионного комплекса, благодаря чему оператор получает изображение без ручного поиска цели между камерами / по видеопотокам.
Что видит оператор при тревоге
После срабатывания заданного правила на АРМ отображается не просто сигнал о нарушении.
Оператор получает положение цели на плане или карте объекта, направление ее движения, информацию о зоне, в которой произошло событие, и изображение с автоматически наведенного средства видеоподтверждения.
Если цель продолжает движение или меняет направление, ее положение обновляется в системе. Это позволяет передавать группе реагирования актуальные данные уже после выезда.
Дальнейшие действия определяются регламентом объекта: оператор может продолжить наблюдение, передать информацию дежурной смене или направить ГБР.
Виртуальные рубежи и разные сценарии охраны
Радиолокационная система позволяет контролировать не только линию существующего ограждения.
Отдельные зоны могут формироваться для внешних подходов, участков физического периметра, технологических площадок, складов, подъездных дорог, бортов карьеров, территорий ограниченного доступа и других участков.
Для каждой зоны задается собственная логика работы.
Например, движение транспорта по технологической дороге может быть штатным событием, а появление человека рядом с ней - основанием для тревоги. На другом участке система может обнаружить цель на внешнем рубеже, начать сопровождение и сформировать тревогу только при дальнейшем приближении к охраняемой зоне.
Таким образом, правила контроля задаются с учетом реальной работы предприятия, а не сводятся к одному сценарию пересечения линии периметра.
РЛС и физическое ограждение
Радиолокационный контроль не заменяет обязательное физическое ограждение, если оно предусмотрено требованиями безопасности и проектными решениями.
В этом случае РЛС формирует дополнительный внешний рубеж. Нарушитель может быть обнаружен еще до подхода к ограждению, что увеличивает время на оценку ситуации и реагирование.
На участках, где сплошное ограждение не требуется или его устройство технически затруднено, виртуальные зоны позволяют контролировать открытые направления без прокладки непрерывной линии периметровых извещателей.

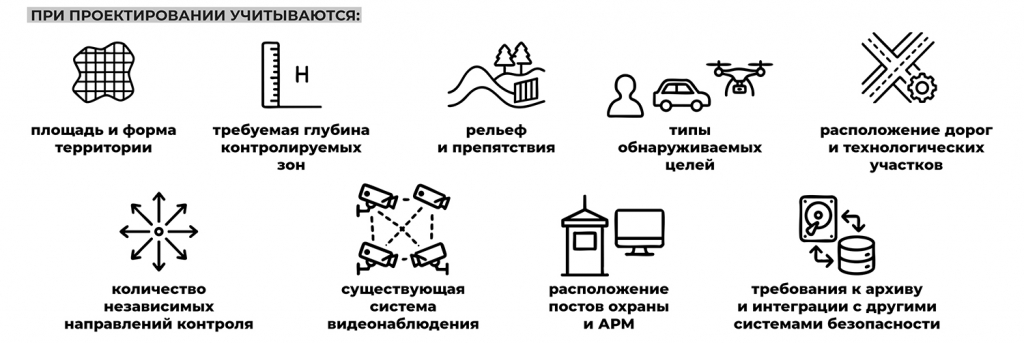

Проектирование системы под конкретный объект
Универсальной схемы размещения радиолокационных средств для всех предприятий не существует. Конфигурация комплекса определяется особенностями площадки.
Снижение количества оборудования и эксплуатационных затрат
Радиолокационный контроль позволяет охватить значительную открытую территорию меньшим количеством средств обнаружения, а система использует координаты целей для управления связанными средствами видеонаблюдения.
За счет этого в ряде проектов можно сократить количество камер и периметровых датчиков по сравнению с системой, в которой сплошной контроль строится только на этих средствах. Одновременно уменьшаются затраты на монтаж, линии связи, электропитание и сопутствующую инфраструктуру.
Дополнительный эффект дает верификация тревоги и сопровождение цели. Оператор получает координаты, траекторию и изображение объекта и может быстрее определить, требуется ли реагирование. Это помогает снизить количество необоснованных выездов ГБР и связанные с ними эксплуатационные расходы.
Результат
Радиолокационно-визуальная система позволяет не ограничиваться фиксацией отдельных срабатываний, а сопровождать событие на протяжении всего времени нахождения цели в контролируемой зоне.

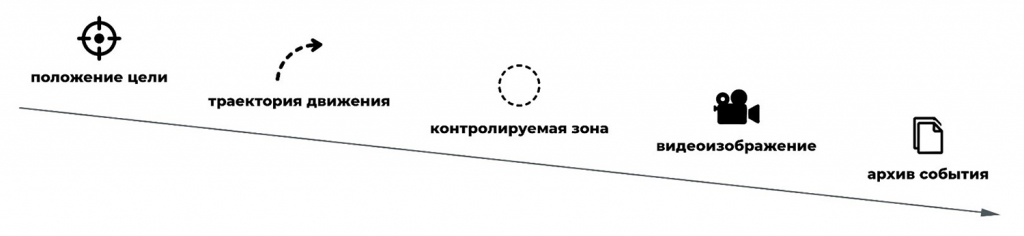

Система обнаруживает цель, определяет ее положение, сопровождает движение, автоматически наводит средство видеонаблюдения и сохраняет связанную информацию в архиве.
Для службы безопасности это означает более точную оценку ситуации и сокращение времени между обнаружением нарушения и получением данных, необходимых для реагирования.
