Крыша здания редко становится главным объектом внимания при проектировании системы безопасности. Основные средства охраны обычно сосредоточены на периметре, входах, въездах и внутренних помещениях. При этом кровля также может использоваться для несанкционированного доступа на объект, а размещенное на ней оборудование - стать целью кражи или вандализма.
Организовать постоянный контроль такой территории только средствами видеонаблюдения не всегда просто. Ночью эффективность обычных камер зависит от освещения, сложная геометрия кровли создает непросматриваемые участки, а постоянное наблюдение за изображением требует внимания оператора.
Один из вариантов решения этой задачи - радиолокационный контроль.

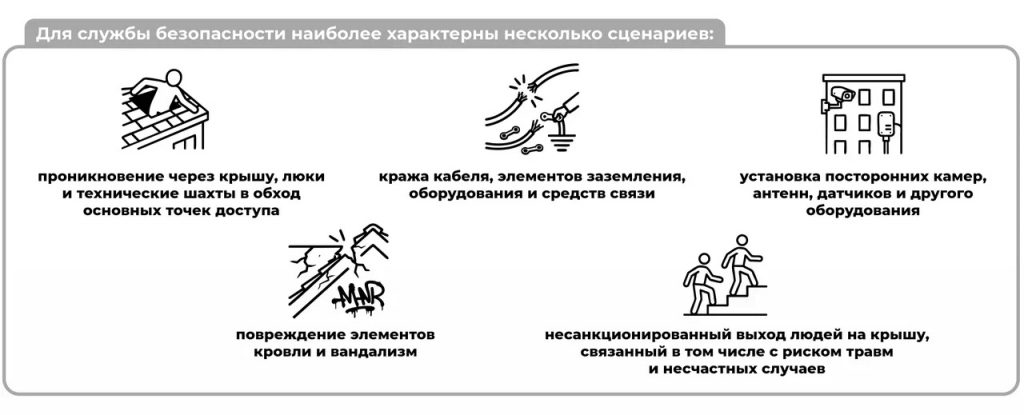

Какие угрозы возникают на кровле
Несанкционированное появление человека на крыше не обязательно связано с попыткой проникновения на объект. Причины могут быть разными: от случайного или намеренного выхода в опасную зону до противоправных действий.
Во всех этих ситуациях важно не постоянно наблюдать за всей площадью кровли, а своевременно получить информацию о появлении и движении цели в контролируемой зоне.
Как работает радиолокационный контроль
FMCW-радары DIVITEC работают в диапазоне 24 ГГц. Радар анализирует отраженный от объектов радиосигнал, обнаруживает движущуюся цель и определяет параметры ее движения. В отличие от обычной видеокамеры, работа радиолокационного датчика не зависит от уровня освещенности.
Для каждой кровли задаются собственные зоны контроля. Система анализирует данные радара с учетом этих зон, а фильтрация по размеру и характеру движения помогает отсеивать птиц, мелкие и другие нерелевантные объекты.
Если обнаруженная цель соответствует заданным критериям, формируется событие. Информация о нем может быть передана другим компонентам системы безопасности.
Например, после обнаружения цели ПО DIVITEC может автоматически навести на нее поворотную видеокамеру или тепловизор. Оператор получает изображение и может оценить происходящее, а информация о событии сохраняется в архиве.
От обнаружения к реагированию
Радиолокационную систему можно дополнить IP-громкоговорителями Tonmind SIP S21.
При появлении человека в заданной зоне громкоговоритель автоматически воспроизводит заранее записанное сообщение, например: “Вы находитесь в запретной зоне. Покиньте крышу!”
Другой вариант - голосовое обращение оператора в реальном времени.

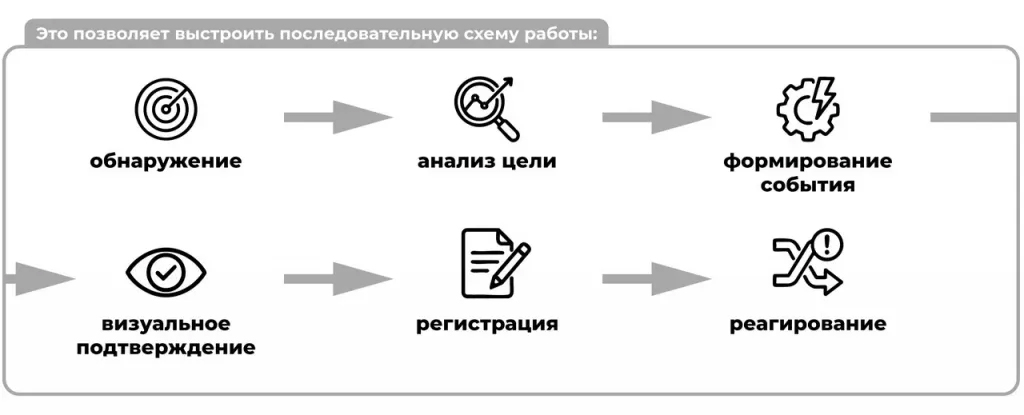

Таким образом, радиолокация может использоваться не только для обнаружения: событие становится триггером для видеоверификации и предусмотренного на объекте сценария реагирования.
Как подобрать радар для крыши
В линейке DIVITEC для подобных задач представлены модели с различной дальностью и площадью контроля:
| Модель | Дальность действия | Площадь контроля |
| DT-PR60-W | до 60 м | до 1,4 га |
| DT-PR200-W | до 200 м | до 6,3 га |
| DT-PR500-W | до 500 м | до 12,6 га |
Однако выбирать радар только по площади кровли неправильно. Фактическая зона контроля зависит от ее геометрии, сектора обзора радара, места и высоты установки, наличия парапетов, вентиляционных шахт, технических надстроек, металлоконструкций и других препятствий, а также характеристик обнаруживаемой цели.
Поэтому конкретная модель и количество устройств определяются после оценки объекта.
На ровной одноуровневой кровле может быть достаточно одного или двух радаров. Для каскадной крыши с перепадами высот и большим количеством технических конструкций может потребоваться несколько устройств, контролирующих разные направления и участки.

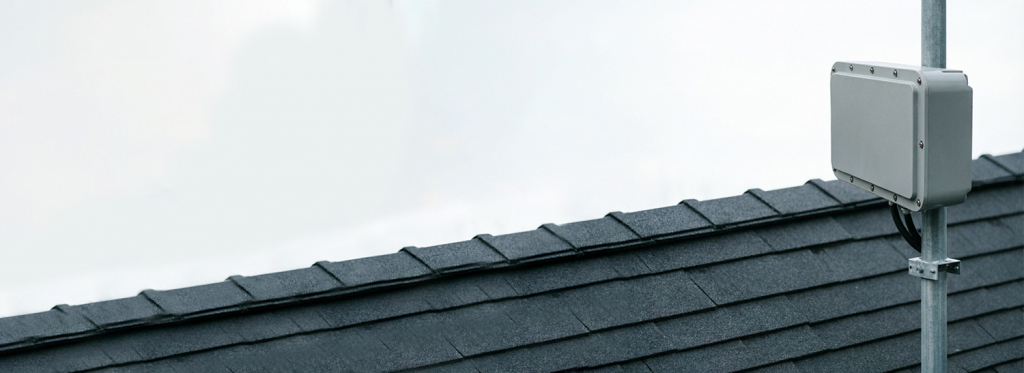

Радары устанавливаются непосредственно на кровле или на мачтах. Каждый датчик имеет фиксированный сектор контроля, а расположение нескольких устройств выбирается с учетом геометрии объекта и требуемых зон ответственности.
Варианты построения системы
Состав комплекса зависит от задач объекта. Радар может использоваться как самостоятельное средство обнаружения либо работать совместно с другими устройствами.
| Конфигурация | Что получает служба безопасности |
| Только радар | Обнаружение движущейся цели, ее положение, трек и параметры движения |
| Радар + IP-камера | Видеоподтверждение события; при соответствующей конфигурации - автоматическое наведение PTZ-камеры |
| Радар + тепловизор | Тепловизионное подтверждение цели независимо от уровня освещенности |
| Радар + двухспектральный тепловизор | Одновременное использование оптического и тепловизионного каналов |
| Радар + IP-громкоговоритель | Автоматическое предупреждение или обращение оператора к человеку в реальном времени |
Что необходимо учитывать при проектировании
Для радиолокационного контроля кровли особенно важна правильная расстановка оборудования. Парапеты, вентиляционные шахты, металлоконструкции и перепады высот могут создавать участки, перекрытые элементами самой кровли, и влиять на радиолокационную обстановку.
Поэтому задача проектирования состоит не в том, чтобы просто выбрать радар с достаточной паспортной дальностью. Необходимо сформировать требуемые зоны контроля, определить места установки датчиков и настроить фильтрацию целей с учетом конкретной обстановки.
В результате радиолокационная система позволяет автоматически обнаруживать движение на кровле и передавать информацию камерам, тепловизорам, громкоговорителям и другим элементам системы безопасности. Это сокращает объем постоянного визуального контроля со стороны операторов и позволяет организовать своевременное реагирование без размещения отдельного физического поста на крыше.
