Угольный склад - это зона повышенного пожарного, технологического и охранного риска. На одной территории требуется контролировать состояние штабелей, работу техники, перемещение персонала, периметр, участки разгрузки, пересыпки, конвейеры и удаленные сектора хранения. Обычного видеонаблюдения для такой задачи недостаточно: камера видимого диапазона не измеряет температуру и фиксирует проблему уже на стадии дыма, тления или открытого пламени.
Для раннего выявления опасных процессов применяется двухспектральный PTZ-тепловизор DIVITEC DT-GLZ-5064M105-46. Он позволяет дистанционно контролировать видимую поверхность угольных штабелей, выявлять локальные тепловые аномалии, подтверждать события по оптическому каналу и передавать тревоги на пост охраны или в систему видеонаблюдения.
Задача системы
Главная цель решения - круглосуточный дистанционный мониторинг угольной массы и прилегающих технологических зон. Система должна обнаруживать перегрев на видимой поверхности штабеля до появления устойчивых визуальных признаков: дыма, изменения цвета, тления или пламени.
Решение обеспечивает:
● контроль видимой поверхности угольных штабелей;
● выявление локального перегрева и очагов возгорания;
● измерение температуры в точке, на линии и в области;
● тревоги по превышению и изменению температуры;
● тепловое и оптическое подтверждение события;
● PTZ-обход заданных зон склада;
● обнаружение людей, автомобилей, движения и огня;
● передачу тревожных событий оператору или во внешнюю VMS.
Почему это важно
Самонагревание угля может развиваться постепенно. Внутри штабеля идут окислительные процессы, температура отдельных участков повышается, но внешне склад еще выглядит штатно. Ручные обходы дают только периодический контроль и зависят от человеческого фактора. Контактные датчики работают в отдельных точках и не формируют полноценную температурную картину поверхности. Дымовые извещатели на открытых площадках могут быть нестабильны из-за ветра, пыли, осадков и большой площади объекта.
Особенно сложны для контроля крупные карты хранения, штабели переменной высоты, зоны длительного хранения, участки разгрузки и пересыпки, конвейерные линии, галереи, технологические проезды, удаленные сектора и зоны с интенсивным движением техники.
Важно учитывать инженерное ограничение: тепловизор не измеряет температуру внутри штабеля напрямую. Он контролирует только видимую поверхность. Но именно появление локальной тепловой аномалии на поверхности часто становится первым доступным для дистанционного контроля признаком развития опасного процесса.

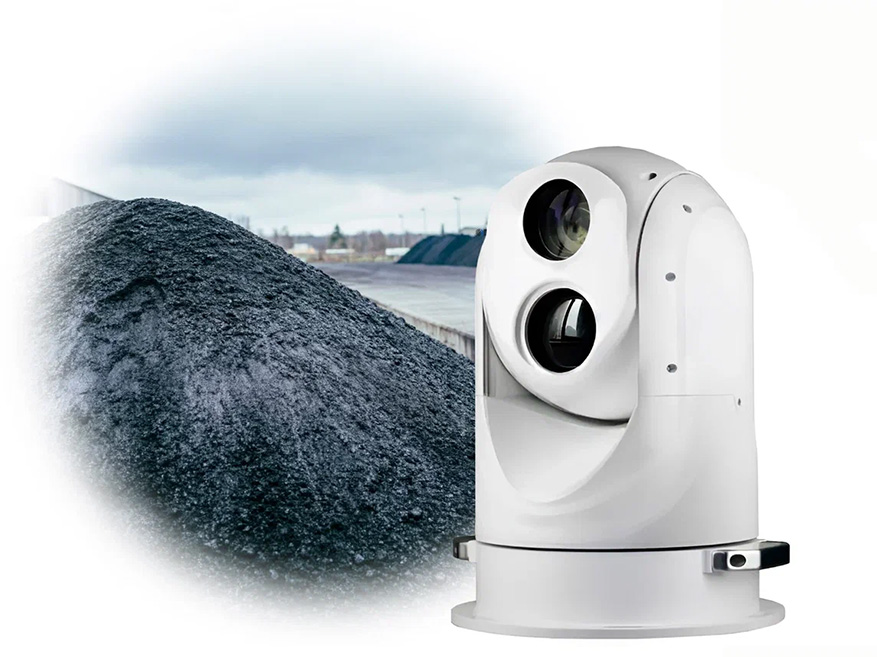

Решение на базе DIVITEC DT-GLZ-5064M105-46

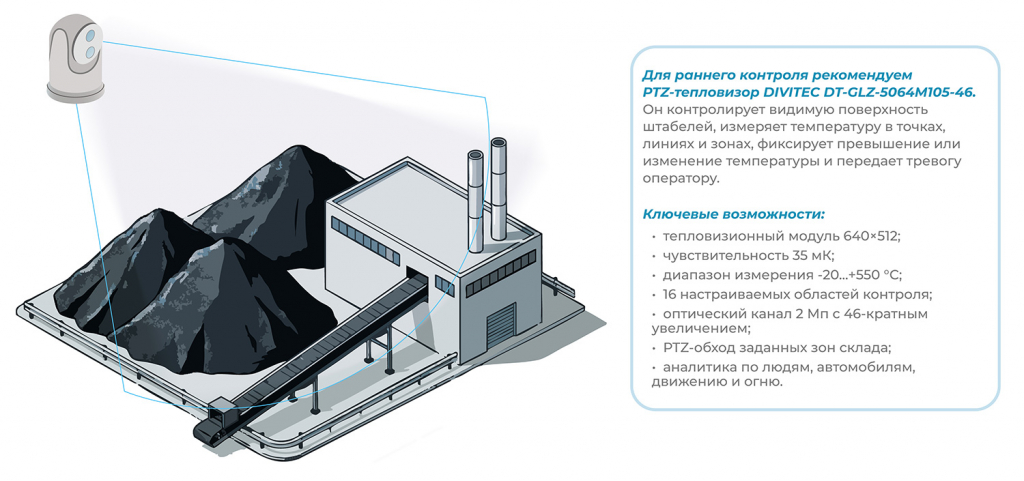

Тепловизор DIVITEC устанавливается на мачте, опоре освещения, фасаде здания, технологической эстакаде или отдельной металлоконструкции. Поворотная платформа позволяет использовать камеру как в режиме наблюдения за выбранным сектором, так и в режиме маршрутного PTZ-обхода по предустановленным позициям.
Тепловой канал применяется для обнаружения перегрева, людей, транспорта и огня. Оптический канал нужен для верификации: оператор видит, что именно вызвало тревогу — участок угольной массы, выхлоп техники, работающий погрузчик, человек в запретной зоне, нагретая конструкция или реальный очаг возгорания.
Модель подходит для угольных складов за счет тепловизионного разрешения 640×512, чувствительности 35 мК и моторизованного вариофокального теплового объектива 21–105 мм. Угол обзора теплового канала от 21,7°×11,5° до 4,4°×3,5° позволяет выбирать между широким контролем сектора и детальным наблюдением удаленного участка. Диапазон измерения температуры от -20 до +550 °C достаточен для задач раннего выявления перегрева и контроля очагов возгорания.
Ключевые характеристики
● тепловой модуль: неохлаждаемый микроболометр;
● разрешение тепловизора: 640×512;
● размер пикселя: 12 мкм;
● чувствительность: 35 мК;
● спектральный диапазон: 7–14 мкм;
● тепловой объектив: 21–105 мм;
● угол обзора тепловизора: 21,7°×11,5° — 4,4°×3,5°;
● видеоканал: 2 Мп, 1920×1080, 25 к/с;
● оптический объектив: 7–322 мм, 46×;
● диапазон измерения температуры: -20…+550 °C;
● точность измерения: ±2 °C / ±2%;
● температурный отклик: 30 мс;
● 16 настраиваемых областей: точки, линии, зоны;
● поворот: 0–360°;
● наклон: +90°…-90°;
● скорость поворота и наклона: 0,1–90°/с;
● аналитика: человек, автомобиль, лодка, движение, огонь, превышение и изменение температуры.
Логика работы
Для камеры задаются предустановленные позиции: основные штабели, зоны пересыпки, конвейеры, проезды, въезды, периметр и участки длительного хранения. В каждой позиции настраиваются температурные правила: контроль точки, линии или области.
Типовой сценарий:
1. камера выполняет маршрутный обход заданных зон;
2. тепловой канал измеряет температуру видимых участков;
3. система сравнивает значения с заданными порогами;
4. при превышении или изменении температуры формируется тревога;
5. оператор проверяет участок по тепловому и оптическому каналу;
6. при необходимости PTZ-камера приближает проблемную зону;
7. персонал получает точное место для проверки и реагирования.
Для тревог рекомендуется использовать несколько уровней. Информационный: температура участка выше фоновой. Предупредительный: локальный перегрев сохраняется во времени. Аварийный: быстрый рост температуры или превышение критического порога. Охранный: человек или автомобиль в запрещенной зоне. Подтверждение события выполняется наведением PTZ и проверкой по оптическому каналу.
Проектные ограничения
PTZ-тепловизор не контролирует все зоны одновременно. В каждый момент он видит только тот сектор, на который направлен. Поэтому для крупных складов требуется расчет количества камер, высоты установки, маршрутов обзора и частоты обхода зон.
Для критичных участков, где нужен постоянный температурный контроль без временных разрывов, PTZ-тепловизор целесообразно дополнять фиксированными тепловизионными камерами. Такая схема совмещает непрерывный контроль наиболее опасных зон с гибким обзором, детализацией и охранным патрулированием территории.
Ложные тревоги снижаются правильной настройкой зон, порогов и сценариев подтверждения. Система не должна автоматически считать любую горячую цель самонагреванием угля. При настройке учитываются горячая техника, выхлоп, нагретые солнцем металлические конструкции и технологические операции. Надежнее анализировать длительность события, динамику температуры, положение зоны в кадре и визуальное подтверждение.
Таким образом, DIVITEC DT-GLZ-5064M105-46, двухспектральный PTZ-комплекс, рекомендуется для охраны и температурного контроля угольных складов. Он помогает выявлять тепловые аномалии на поверхности штабелей, контролировать людей и транспорт, проверять удаленные участки, приближать тревожные зоны и передавать оператору подтвержденную картину события.
Для угольного склада это критично: чем раньше обнаружен локальный перегрев, тем проще проверить участок, разобрать угольную массу, снизить температуру и предотвратить развитие пожара.
