Постановка задачи и угроз
Задача обеспечения безопасности массовых мероприятий включает контроль воздушного пространства над площадкой и прилегающими зонами. Требуется выявлять БПЛА на дальних подступах, сопровождать их в реальном времени и подтверждать тип цели до входа в зону над зрителями. Ключевым требованием является возможность быстрого развёртывания системы без строительства стационарных постов и ее адаптация к изменяющейся геометрии мероприятия.
Угрозы со стороны БПЛА носят как непреднамеренный, так и целенаправленный характер. Даже гражданские дроны при отказе управления или падении с высоты способны создавать физическую опасность для людей. Дополнительно БПЛА могут использоваться для сброса предметов, столкновения с элементами сценических конструкций, а также для скрытой разведки схем охраны и перемещений персонала. Существенным фактором риска является и психологический эффект: обнаружение дрона непосредственно над площадкой может привести к остановке мероприятия, эвакуации и вторичным инцидентам.
Технический подход
Эффективное противодействие указанным угрозам возможно только при использовании радиолокационных средств, обеспечивающих раннее обнаружение малогабаритных целей независимо от освещенности и визуальных условий. Оптико-электронные средства в этом случае выполняют функцию подтверждения и классификации целей. Такой подход позволяет сформировать непрерывную картину воздушной обстановки и обеспечить запас времени для принятия решений.
Конструкция мобильных комплексов позволяет их монтаж на любые подвижные основания - от автомобильных шасси и прицепов до пикапов. Благодаря этому достигается высокая мобильность для задач любого масштаба: от краткосрочного наблюдения до работы в качестве автономного передвижного поста радиолокационного контроля.
Ключевое преимущество - быстрое развертывание. После смены позиции система готова к работе без трудоемкой повторной калибровки. Синхронизация радара и электронно-оптического модуля выполняется автоматически силами программного комплекса DIVITEC RADAR.
Архитектура решения
Комплекс “Спектр-3” реализует радиолокационно-оптоэлектронную архитектуру, ориентированную на мобильное применение. В его основе используется радиолокационный модуль DT-RD5000L с FMCW-радаром K-диапазона (24 ГГц), который обеспечивает круговой обзор 360° по горизонту и до 30° по вертикали. Механическое сканирование со скоростью 10 или 20 об/мин позволяет осуществлять непрерывный контроль воздушного пространства вокруг площадки мероприятия.
РЛС обнаруживает БПЛА с эффективной площадью рассеяния порядка 0,01 м² на дальностях не менее 4 км и обеспечивает одновременное сопровождение до 100 целей. Точность измерений по дальности (±2 м) и по угловым координатам (не более ±0,5°) достаточна для устойчивого автосопровождения целей и точного наведения оптико-электронного модуля.
Оптико-электронный модуль серии DT-DBIPT включает оптическую и тепловизионную камеры на поворотной платформе. Оптический канал с разрешением 2 Мп и объективом 6,5–312 мм обеспечивает до 48-кратного оптического увеличения, что позволяет выполнять детекцию, сопровождение и идентификацию БПЛА на дистанциях до 2,5 / 2,0 / 1,5 км соответственно при благоприятных условиях. Тепловизионный канал с чувствительностью 40 mK обеспечивает наблюдение в ночное время и при ограниченной видимости на дальностях до 1,2 км.
Интеграция
Синхронизация радиолокационного и оптико-электронного каналов выполняется программно средствами ПО DIVITEC RADAR. В типовой мобильной конфигурации не требуется ручная юстировка: после установки комплекса формируется единое координатное пространство, а PTZ-модуль автоматически наводится на радиолокационные отметки. Скорость поворота до 80°/с и точность позиционирования ±0,01° позволяют оперативно переводить наблюдение между сопровождаемыми целями.
Эксплуатация и ограничения

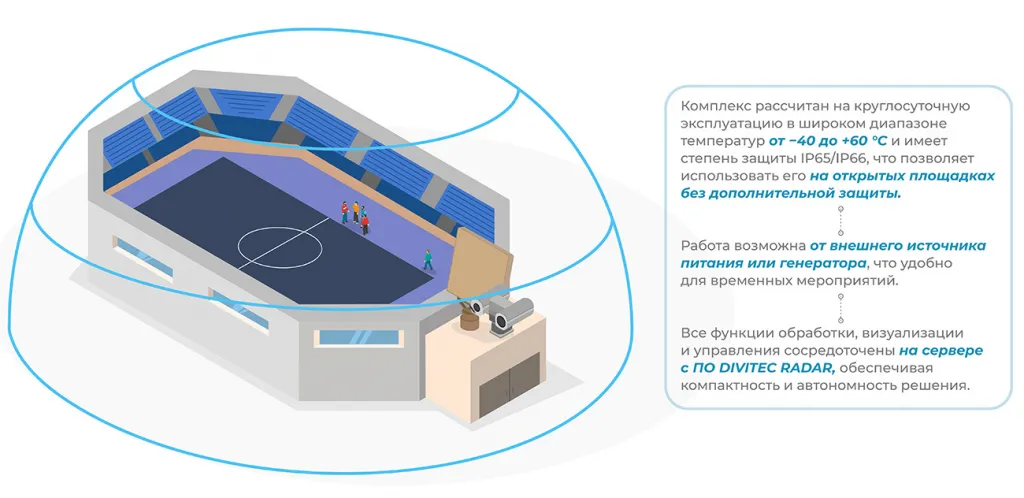

Комплекс рассчитан на круглосуточную работу в диапазоне температур от −40 до +60 °C и имеет степень защиты IP65/IP66, что допускает эксплуатацию на открытых площадках. Питание может осуществляться от внешней сети или автономного генератора. Следует учитывать, что дальности обнаружения и идентификации зависят от ЭПР цели, высоты полёта, фона и уровня радиочастотных помех, что требует корректного выбора позиции установки.
Эффективность работы
Ключевыми показателями эффективности при приемке комплекса для массовых мероприятий являются:
● обеспечение кругового радиолокационного обзора зоны;
● достижение заявленных дальностей обнаружения БПЛА с ЭПР 0,01 м²;
● устойчивое автосопровождение целей без потери трека;
● корректная синхронизация РЛС и ОЭ-модуля;
● время развертывания мобильного поста.
Экономика внедрения
Использование мобильного комплекса позволяет отказаться от строительства стационарных постов и сократить затраты на временную инфраструктуру. Один комплекс может последовательно применяться на разных мероприятиях, что снижает совокупную стоимость владения по сравнению с разрозненными или одноразовыми решениями.
Заключение
Применение мобильного комплекса обнаружения БПЛА “Спектр-3” при проведении массовых мероприятий позволяет сформировать технически обоснованный контур контроля воздушного пространства в условиях временной инфраструктуры.
Радиолокационно-оптоэлектронный подход обеспечивает раннее обнаружение, сопровождение и подтверждение целей, создавая необходимый запас времени для реагирования и повышая общий уровень безопасности мероприятия.
