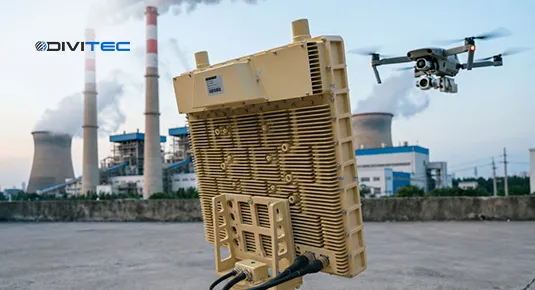

Новая линейка радаров DIVITEC для обнаружения и сопровождения БПЛА

Компания DIVITEC представляет новую линейку радиолокационных средств обнаружения беспилотных летательных аппаратов, предназначенную для построения систем обнаружения и сопровождения дронов при защите объектов промышленности, транспорта, энергетики, объектов критической информационной инфраструктуры и территорий большой площади.

Линейка включает радары K- и X-диапазона, мобильные радиолокационные станции для оперативного развертывания, а также программно-аппаратный комплекс DIVITEC RADAR V для объединения средств обнаружения, визуального подтверждения и противодействия беспилотным угрозам в единую систему.

Решения K-диапазона для локальной и объектовой защиты

Радиолокационные станции K-диапазона работают на частоте 24 ГГц и используют технологию FMCW (непрерывное излучение с частотной модуляцией). Радары обеспечивают непрерывный контроль воздушного пространства с определением дальности, азимута, высоты и скорости целей.

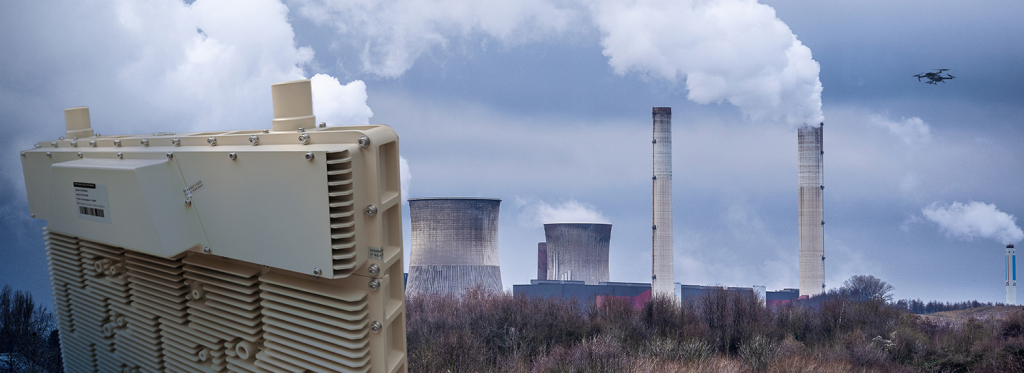

DT-RD5000L и DT-RD6000L

Это модели радаров, построенные на базе технологии 4D DBF с цифровым формированием диаграммы направленности, которые применяются на объектах критической инфраструктуры для задач по обнаружению небольших FPV дронов, коммерческих дронов типа Mavic 3; Mavic4 c ЭПР 0,01 м² и больших дронов с размером ЭПР 0,1 м² .

DT-RD5000L обеспечивает обнаружение целей с ЭПР 0,01 м² на дальности до 5 км, а DT-RD6000L - до 6 км.

Для целей большего размера дальность обнаружения достигает:

● до 6 км для DT-RD5000L;

● до 7,5 км для DT-RD6000L.

Общие возможности моделей:

● круговой обзор 360°;

● контроль воздушного пространства на высотах до 1000 м;

● сопровождение до 100 целей одновременно;

● точность определения азимута до 0,5°;

● автоматическая GPS-калибровка по северу;

● совместная работа с оптико-тепловизионными камерами

● наличие API и SDK для интеграции в стороннее программное обеспечение.

Решения ориентированы на защиту промышленных предприятий, нефтегазовой отрасли, объектов ТЭК, аэропортов, исправительных учреждений, транспортной инфраструктуры и мест проведения массовых мероприятий.

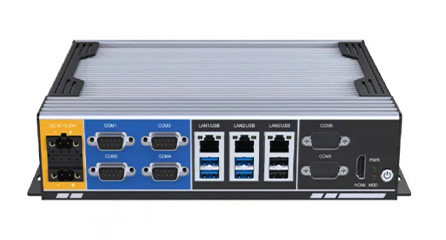

DIVITEC RADAR V - единая система обнаружения и противодействия БПЛА

Программно-аппаратный комплекс DIVITEC RADAR V объединяет радиолокационные станции, двухспектральные тепловизионные камеры серии DT-BIPTxxxx, средства радиочастотного мониторинга и оборудование противодействия БПЛА в единое информационное пространство.

После обнаружения цели радиолокационная станция автоматически передает координаты на оптико-электронный модуль для визуального подтверждения и сопровождения объекта в видимом и тепловизионном диапазонах.

Комплекс обеспечивает обнаружение малоразмерных, низколетящих, скользящих и планирующих БПЛА, а также может использоваться для выдачи целеуказания дронам-перехватчикам и другим средствам противодействия воздушным угрозам.

Оператор получает информацию о:

● координатах цели;

● дальности до объекта;

● скорости движения;

● высоте полета;

● траектории перемещения.

DIVITEC RADAR V рассчитан на круглосуточную эксплуатацию и позволяет строить многоуровневые системы защиты от беспилотников различного масштаба.

Если решения K-диапазона ориентированы прежде всего на локальную защиту объектов и периметров, то радары X-диапазона предназначены для построения систем раннего обнаружения воздушных угроз на значительно больших дальностях. Использование активных фазированных антенных решеток позволяет обеспечить высокую точность сопровождения и высокую скорость обновления информации без применения механически вращающихся антенн.

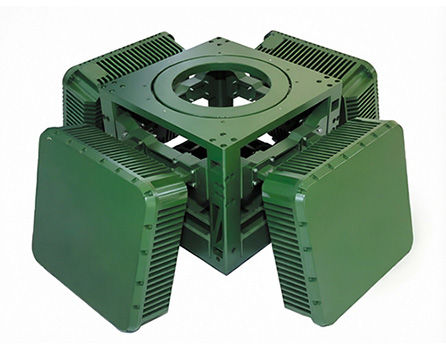

АФАР-радары X-диапазона для раннего обнаружения воздушных угроз

Для объектов с повышенными требованиями к дальности обнаружения и точности сопровождения DIVITEC предлагает семейство трехкоординатных радиолокационных станций X-диапазона с активными фазированными антенными решетками (АФАР).

Радары серии DT-RD0X5 и DT-RD0X8 используют фиксированные АФАР-панели без механически вращающихся элементов. Такая архитектура обеспечивает высокую надежность, быстрое обновление трассовой информации и возможность одновременного обзора и сопровождения большого количества целей.

Станции поддерживают режимы TWS (Track While Scan - обзор с одновременным сопровождением целей) и TAS (Target Acquisition & Tracking - захват и приоритетное сопровождение целей), а также интеграцию с тепловизионными системами, средствами радиочастотного мониторинга и комплексами радиоэлектронного противодействия.

Подробнее о том, чем отличаются режимы TWS и TAS, почему они критически важны для обнаружения и сопровождения БПЛА и как влияют на эффективность радиолокационной системы - в нашей статье.

Серия DT-RD0X5

Серия предназначена для обнаружения БПЛА с ЭПР 0,01 м² на дальности до 5 км.

В линейку входят:

● DT-RD01X5 - обзор 90°, до 125 сопровождаемых целей;

● DT-RD02X5 - обзор 180°, до 250 сопровождаемых целей;

● DT-RD03X5 - обзор 270°, до 375 сопровождаемых целей;

● DT-RD04X5 - обзор 360°, до 500 сопровождаемых целей.

Максимальная дальность обнаружения достигает 8 км, а высота контроля воздушного пространства - до 1500 м.

Благодаря модульной конструкции и секторному принципу обзора радары серии DT-RD0X5 могут устанавливаться как на стационарных объектах, так и на мобильных платформах. Размещение на пикапах, внедорожниках и других транспортных средствах с жесткой конструкцией позволяет организовать быстро разворачиваемые посты радиолокационного наблюдения без сложных монтажных работ, обеспечивая высокую мобильность комплекса и минимальное время ввода в эксплуатацию.

Радары серии поддерживают режимы TWS и TAS. В режиме TWS обновление трассовой информации осуществляется каждые 2,5 секунды, а в режиме TAS - каждые 0,5 секунды. В зависимости от конфигурации обеспечивается сопровождение до 2 приоритетных целей на сектор обзора и до 8 приоритетных целей при круговом обзоре 360°.

Режим TAS предназначен для усиленного сопровождения наиболее важных целей. Более высокая частота обновления координат позволяет повысить эффективность визуального сопровождения с помощью оптико-электронных систем, а также обеспечивает внешние средства противодействия более актуальными данными о положении и траектории цели.

Серия DT-RD0X8

Старшая линейка X-диапазона обеспечивает обнаружение БПЛА с ЭПР 0,01 м² на дальности до 8 км и целей с ЭПР 1 м² на дальности до 15 км.

Секторальные исполнения DT-RD01X5/02X5/03X5 и DT-RD01X8/02X8/03X8 могут использоваться для построения мобильных радиолокационных постов. Благодаря меньшим габаритам и возможности размещения на автомобильных платформах обеспечивается быстрая транспортировка, оперативное развертывание и запуск системы в новом районе работы без строительства стационарной инфраструктуры.

Как и серия DT-RD0X5, радары поддерживают режимы TWS и TAS. В режиме TWS обновление трассовой информации составляет 2,5 секунды, а в режиме TAS - 0,25 секунды. Поддерживается сопровождение до 2 приоритетных целей на сектор обзора и до 8 приоритетных целей при круговом обзоре 360°.

Благодаря обновлению координат до четырех раз в секунду режим TAS обеспечивает высокоточную трассовую информацию по наиболее важным целям, повышая эффективность работы тепловизионных систем сопровождения, средств радиоэлектронного противодействия и других подключенных подсистем комплекса.

Высокая скорость обновления координат (0,25 сек) позволяет эффективно использовать радар в комплексах наведения дронов-перехватчиков, а также других исполнительных средств с повышенными требованиями к актуальности трассовой информации.

Ключевые характеристики серии:

● максимальная дальность обнаружения до 15 км;

● контроль высот до 2000 м;

● сопровождение до 500 целей одновременно;

● угловая точность до 0,3°;

● сопровождение до 8 приоритетных целей в режиме TAS.

Линейка предназначена для защиты объектов критической инфраструктуры, энергетических предприятий, аэропортов, портов, промышленных комплексов и территорий большой площади.

При выборе антидронового радара важно учитывать не только дальность обнаружения, но и алгоритмы сопровождения целей. О том, почему режимы TWS и TAS сегодня становятся одним из ключевых критериев выбора современной РЛС, читайте в отдельной статье.

Новая линейка радаров DIVITEC позволяет строить системы обнаружения БПЛА различного масштаба - от локальной защиты отдельных объектов до распределенных комплексов контроля воздушного пространства крупных территорий. Использование радиолокации, оптико-электронных средств, радиочастотного мониторинга и систем противодействия в едином информационном контуре обеспечивает своевременное обнаружение угроз, их достоверную идентификацию и передачу точных координат исполнительным средствам. Такой подход позволяет перейти от применения отдельных устройств к построению полноценных интегрированных комплексов защиты воздушного пространства.
